一、OSI模型历史背景

在制定标准方面，起着重大作用的两大国际组织是：国际电信联盟电信标准化部门，与（ISO），虽然它们工作领域不同，但随着科学技术的发展，通信与信息处理之间的界限开始变得比较模糊，这也成了国际电信联盟电信标准化部门和ISO共同关心的领域。1984年，ISO发布了著名的ISO/IEC 7498标准，它定义了网络互联的7层框架，也就是开放式系统互联参考模型。

二、OSI基础知识

2.1.七层定义及作用

应用层：网络服务与最终用户一个接口。(如：微信、qq、百度等应用)

表示层：数据的表示、安全、压缩。

会话层：建立、管理、中止会话。

传输层：定义传输数据的协议端口号,以及流控和差错校验。（如：TCP，UDP,SNMP等协议，和80，23，20，21等端口）

网络层：进行逻辑地址寻址，实现不通网络之间的路径选择。（如IP地址：192.168.1.1）

数据链路层：建立逻辑连接，进行硬件地址寻址、差错校验。（如计算机MAC网址）

物理层：建立、维护、断开物理连接。（如：网卡、中继器等）

2.2 .PDU协议数据单元

数据段、数据包、数据帧、比特流

2.3 设备与层的关系

应用层：计算机

传输层：防火墙

网络层：路由器

数据链路层：交换机

物理层：网卡

2.4 协议族组展示

应用层：HTTP、FTP、TFTP、SNMP、SMTP、DNS

传输层：UDP、TCP

网络层：ICMP、IGMP、IP、ARP、RARP

三、TCP/IP 与OSI对比

TCP/IP 目前使用较为广泛，而OSI相对而言过于复杂，当然，TCP/IP 4层模型演化到TCP/IP 5 层，其中TCP/IP5 模型中将原有的网络接口层细分为数据层和数据链路层，而OSI则是再上层进行了改动，新增了表示层和会话层。

四、物理图详解

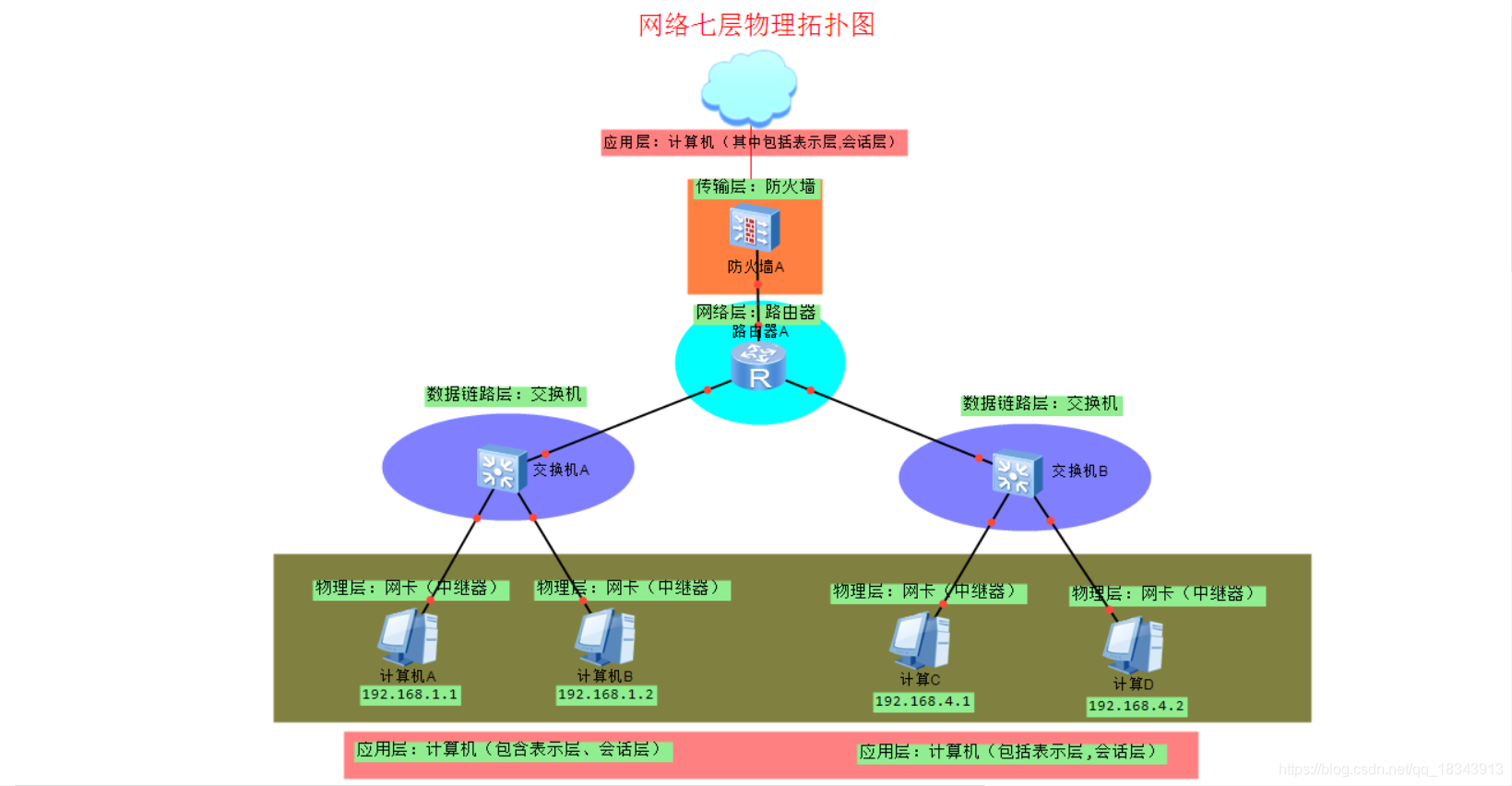

4.1物理拓扑图展示

4.2图解

根据上图和基础知识的整合，可以看到，计算机作为物理层，当计算机发出请求（上层数据），经过交换机（数据链路层）、路由器（网络层）、防火墙（传输层），最终到达外网应用层，当应用层接收到相对应用的请求后，便做出响应，又通过防火墙-路由器-交换机，最终返回到计算。

五、逻辑图详解

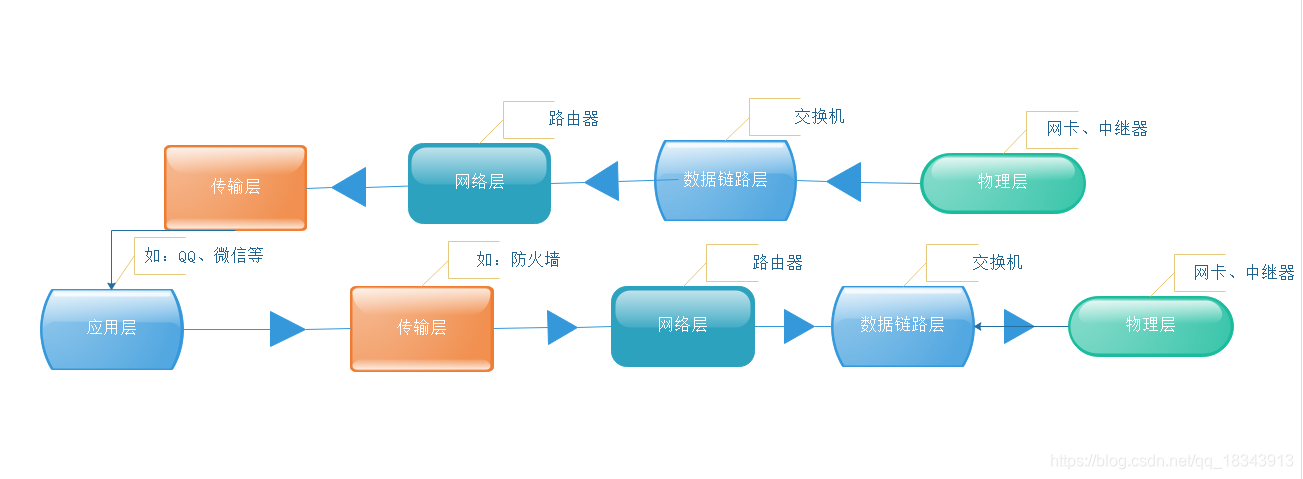

5.1.逻辑拓扑图展示

5.2 图解

根据上图，数据通过物理层（网卡地址MAC）传输到数据链路层，再通过网络层（路由器）、传输层（防火墙）到应用层，最后再从应用层返回传输层。

六、封装和解封全过程详解

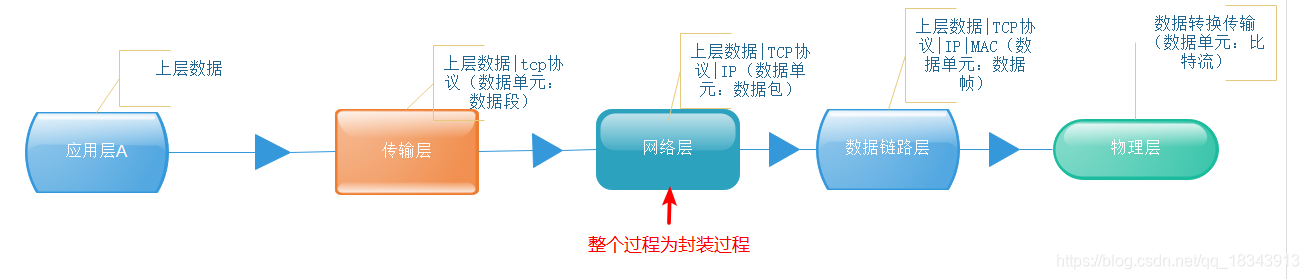

6.1封装过程

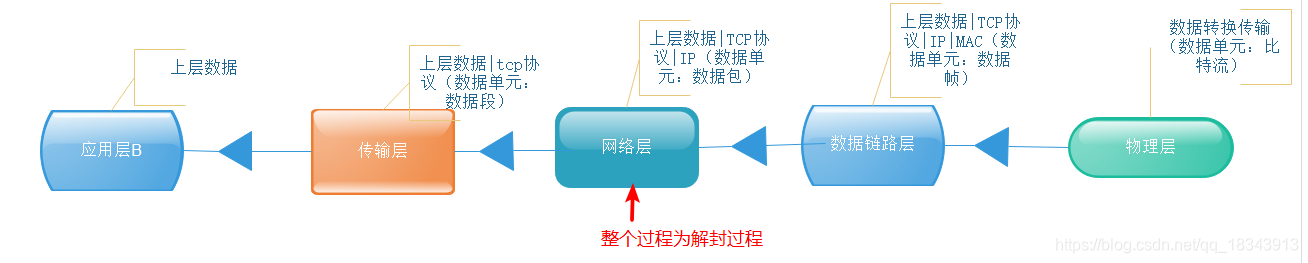

6.2解封过程
